Изготовление ЖК-индикаторов

Изготовление ЖК-индикаторов

ОАО "ИНТЕГРАЛ"  предлагает услуги по разработке и изготовлению сегментных ЖК-индикаторов и модулей индикации.

В настоящее время освоено более 200 типов мало- и среднегабаритных ЖК-индикаторов для электронных часов, блоков управления бытовыми приборами, счетчиков электроэнергии, бензоколонок, электронных весов, кассовых аппаратов, измерительных приборов и систем автомобиля, информационных табло и др.
Производственные мощности – до 1 млн. см2 в месяц. На производстве освоена технология изготовления сегментных, знакоместных и матричных ЖКИ с мультиплексом до 64, основанных на твист (TN, HTN) и супертвист (STN) эффектах и работающих в диапазоне температур от -40 0С до +85 0С. В зависимости от типа соединения с платой изготавливаются ЖКИ под «зебру» (токопроводящую резину) и с жесткими выводами под пайку с шагом 2.54, 2.0, 1.8  мм.
Производство «ФОТЭК» ОАО "ИНТЕГРАЛ" разрабатывает и производит модули индикации жидкокристаллические с бескорпусными драйверами на плате (СОВ) и на стекле (СОG), разрабатывает и изготавливает заказные ЖКИ, МИ по требованиям заказчика. Срок поставки макетных образцов – до 4-х недель с момента предоставления информации заказчика.

Сегментные ЖК-идикаторы, представленные в каталоге, разработаны по заказам различных предприятий СНГ. Потребляя единицы микроампер и имея широкий температурный диапазон функционирования (–40…+85 °C без подогрева), такие ЖКИ остаются альтернативой более дорогим графическим ЖК-модулям. Заказные ЖКИ мы можем поставлять только с согласия заказчика. Поэтому просим относиться к ЖКИ, представленным в каталоге, как к примерам конкретного исполнения, своеобразному "банку идей".
Мы имеем полный технологический цикл производства ЖКИ, включая разработку фотошаблонов. Благодаря этому имеется возможность разработки и изготовления мелкосерийных заказов (от 10 шт.). Разработка ЖКИ проводится в тесном контакте с потребителями. При разработке на каждый ЖКИ подготавливается полный комплект документации.

Приглашаем Вас к сотрудничеству! Любой ваш рисунок можно перенести на стекло.

Контактные телефоны в Минске (техническая поддержка, приём заказов): (+37517) 377 30 22, факс (+37517) 373 75 13
E-mail: market@integral.by

Типовые оптико-электрические параметры ЖКИ

ПАРАМЕТР ГРУППА КЛИМАТИЧЕСКОГО ИСПОЛНЕНИЯ (*) ПРИМЕЧАНИЯ
I II III
1 Рабочий температурный диапазон, оС -40…+85 -20…+70 -0…+50 (*1)
2 Контраст 6 : 1 6 : 1 6 : 1
3 Угол  обзора, градусов (при контрасте: ≥ 2):
- по вертикали
 - по горизонтали
-30…+50
-50…+30 ± 45
-30…+50
-50…+30 ± 45
-30…+50
-50…+30 ± 45
 (*2)
4 Напряжение питания, В 3 ± 10%
5 ± 10%
3 ± 10%
5 ± 10%
3 ± 10%
5
Оптическая мода:
- светлый фон
- тёмный фон
Просвет
Отражение,
полупросвет,
просвет
Просвет
Отражение,
полупросвет,
просвет
Просвет
Отражение,
полупросвет,
просвет
(*1)
6 Угол максимального контраста 6 часов, 7 часов 30 минут, 12 часов и др. (*1)
7 Температура транспортировки, оС -50…+85 -50…+80 -50…+60 (*1)
(*1)    Группа климатического исполнения, оптическая мода и угол максимального контраста определяются требованиями потребителя
(*2)  Угол обзора по вертикали зависит от угла максимального контраста

Типы ЖКИ и оптическая мода ЖКИ


A. ЖКИ  на отражение
Отражатель (рефлектор), приваренный к заднему поляризатору отражает падающий свет окружающей среды.

Низкая потребляемая мощность за счет  от-сутствия  подсветки.

B. ЖКИ  на просвет  и  отражение (полупросвет)
Трансфлектор, приваренный к заднему поляроиду отражает свет, поступающий спереди, так же хорошо, как пропускает свет с обратной стороны.
Используется с отключаемой подсветкой в условиях яркого освещения и с включенной подсветкой в условиях низкой освещенности для уменьшения общей потребляемой мощности.

C.  ЖКИ  на  просвет
Используется без отражателя (рефлектора) или трансфлектора, приваренных к заднему поляроиду.

Требуется задняя подсветка. Наиболее распространенным является инверсное изображение на просвет.

Система обозначений ЖК - индикаторов

Примеры обозначений:
в каталоге             ID-15DP1-MF
при поставках(*)    ID-15DP1-MF-AN1-1.80
традиционная система обозначений    ИЖЦ1-15/7Ф

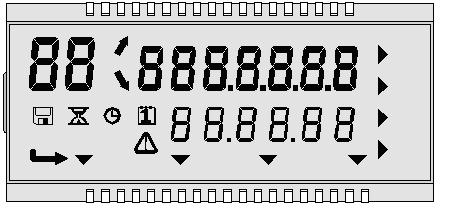

Система обозначений ЖКИ.png
ID - 15 DP 1 - M F - A
N
1 - 1.80
1
2 3 4
5 6
7 8 9
10

Система обозначений ЖКИ ОАО «ИНТЕГРАЛ». Расшифровка по номерам позиций

Назначение Применение Примеры
1 Обозначение для ЖКИ Для всех ЖКИ ID
2 Характеристика ЖКИ Для всех ЖКИ
Число цифр ЖКИ категории D, DP 8
Число символов в строке, число строк. ЖКИ категории C, CP 1602
- 2 строки по
16 символов
Число столбцов, число строк ЖКИ категории G, GP 12064
- 120 столбцов,
64 строки
Общее число сегментов ЖКИ только ЖКИ категории P 8
3 Категория ЖК - индикатора:
D             – цифровой
C             – алфавитно-цифровой
G             – графический
P             – содержит пиктограммы (иконки)
ЖКИ категории D
ЖКИ категории C
ЖКИ категории G
ЖКИ категории P
D, DP
C, CP
G, GP
P
4 Порядковый номер разработки для данного типа ЖКИ Для всех ЖКИ 45
5 Способ контактирования ЖКИ к плате:
M            – посредством металлических выводов
R             – через токопроводящую резину
Для всех ЖКИ M
R
6 Внутрифирменная группа разработки:
F             – Завод «Фотэк»
Для всех ЖКИ F
7 Тип ЖКИ:
A             – ЖКИ на отражение
B             – ЖКИ на полупросвет
C             – ЖКИ на просвет
Для всех ЖКИ при поставках
(*)
A
B
C
8 Оптическая мода:
N             – негатив
P             – позитив
Для всех ЖКИ при поставках
(*)
N
P
9 Рабочий температурный диапазон функционирования:
1              - температура   - 40…+ 85 oC
2              - температура   - 20…+ 70 oC
3              - температура       0…+ 50 oC
4              - другой
Для всех ЖКИ при поставках
(*)
1
2
3
4
10 Шаг по металлическим выводам, мм Для всех ЖКИ при поставках 1,80 / 2,00 / 2,54

(*) Оптическая мода, тип ЖКИ, угол максимального контраста и группа климатического исполнения оговариваются при поставках ЖКИ.

ОАО "ИНТЕГРАЛ" также предлагает изготовление ИМС и полупроводниковых приборов на основе конструкции Заказчика (поставка по результатам функционального контроля), услуги полупроводникового производства - выполнение отдельных технологических операций или блоков операций (напыление металлов, осаждение пленок, выращивание эпитаксиальных слоёв, утонение обратной стороны пластины и т. п.), изготовление исходных кремниевых подложек по спецификации Заказчика, сборка и измерение приборов в пластмассовых и металлокерамических корпусах.
